ciao a tutti,
sono nuovo di questo Forum, volevo presentarvi la costruzione di un basso 5 corde che sto portando avanti da un annetto (finanze permettendo) , eccone le caratteristiche:
Body in alder americano, 3 pezzi
Top in frassino marezzato
tastiera e manico in acero Balcani marezzato
pickups Nordstrand Big Singles
ponte Hipshot 5 strings
dot in Abalone

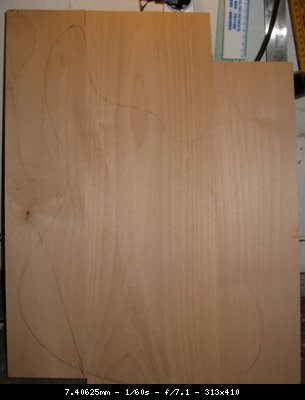

- ecco il body con i 3 pezzi incollati e piallati

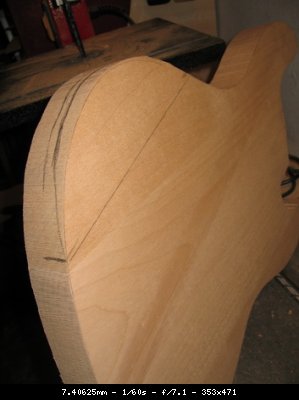

-la smussatura x l'avambraccio




- il top in frassino marezzato, piegato precedentemente bagnandolo e scaldandolo , da incollare al top
http://forum.megabass.IT/files/images/9737/007.jpg

- particolare dell' incollaggio e piegatura

http://forum.megabass.IT/files/images/9737/012.jpg

-il manico, con barre di rinforzo e truss rod
http://forum.megabass.IT/files/images/9737/010.jpg

...in questi giorni sto sagomando la paletta e il retro del manico...segiuranno presto altri post

stefano

stepuc78,
wow bravo complimenti!

Io uso: plettro e dita

..sembra un bel lavoretto...detto da me che non ne capisco tanto ...

solo una cosa...ma la "smussatura per l'avanbraccio"...non ? meglio farla con una raspa o con carta vetrata grossa..?!


posta le fotine mi raccomando...

Io uso: solo le dita

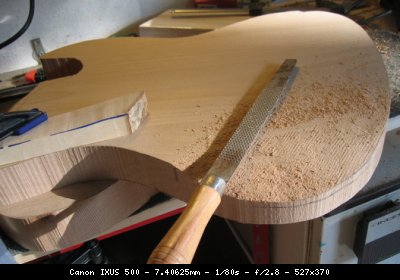

..si, scusa, ovviamente ho levigato bene il tutto prima di incollare...ecco la foto   per mancanza di tempo nn l'avevo postata, ne ho decine, nn volevo intasare il post   scalpello, poi raspa, poi levigatrice orbitale ...dopodiche ho incollato il top che avevo pre-formato dopo averlo bagnato con acqua bollente nel punto da piegare

...magari per le foto ? meglio che le metti da un'altra parte...

Io uso: solo le dita

stepuc78, una domanda....

nel manico, le due barre ai lati del trussrod sono due rinforzi in grafite?....se si, non mi sembrano paralleli e vicini al trussrod: non rischi che escano dai bordi del manico quando lo taglierai e arrotonderai dietro ?

ci

Io uso: solo le dita
____________________

Dandu ha scritto:

stepuc78, una domanda....
non rischi che escano dai bordi del manico quando lo taglierai e arrotonderai dietro ?

sono due rinforzi in metallo di sezione 6x3 mm lunghi 50 cm, li ho presi alla Warmoth (si chiamano Stiffening Rods) ...non sono paralleli al truss rod, seguono l'inclinazione del  bordo esterno .. il punto in cui sono ovviamente ? stato calcolato in modo che stiano a meta tra il truss rod e il bordo da tagliare ...basta disegnare prima il profilo del manico e poi posizionarle di conseguenza , tenendo conto di quanto legno poi si portera via arrotondando il retro .
cmq sono incassate di 6 mm dal punto di incollaggio della tastiera....basta metterle 1,5 cm all' interno rispetto al bordo per evitare di "incontrarle" quando poi si porta via il legno dal retro. Bisogna stare attenti anche allo spessore del truss rod

mistersuperhip ha scritto:

... ? meglio che le metti da un'altra parte...

ok, metto solo i link scusate

stepuc78, premesso che non voglio discutere le scelte personali di lavorazione...io, le barre, le avrei messe parallele al trussord (io ho fatto cosi ma ho usato la grafite). Anche warmoth le monta parallele...il rischio di trovarsele affiorare durante la lavorazione del manico ? alto... poi certo, dipende anche dalle dimensioni generali del manico.... spero tu abbia fatto bene i calcoli...

http://www.warmoth.com/Bass/Necks/BassNeckAnatomy.aspx

Ho 5 manici warmoth e son fatti davvero bene (a parte uno al quale ho dovuto rettificare 2 volte i tasti per raggiungere la "mia" action ma che adesso va alla grande)

ci

Io uso: solo le dita
____________________

Dandu ha scritto:

stepuc78, ....spero tu abbia fatto bene i calcoli...

...finora ho costruito 3 bassi e 4 chitarre.... ti assicuro che ho fatto bene i calcoli, e non mi ? mai affiorato nulla   le barre della Warmoth son molto sottili...tu hai fatto bene a stare piu vicino al truss rod, perche le barre di carbonio sono spesse (o larghe) il doppio ....

Carbon Fiber Neck Rods

4401  1/8" x 3/8" x 18" length
3.18mm x 9.52mm x 457.20mm

4402  1/8" x 3/8" x 24" length
3.18mm x 9.52mm x 609.60mm

4403  0.200" x 1/4" x 18" length
5.08mm x 6.35mm x 457.20mm

4404  0.200" x 1/4" x 24" length
5.08mm x 6.35mm x 609.60mm

stepuc78, posso chiederti quali giovamenti hai nel posizionarle, diciamo, parallele al bordo manico/tastiera invece che al trussrod ?...

per fare il canale parallelo al trussrod ? sufficiente un pantografo e la sua guida laterale....per farle parallele al bordo, hai dovuto fare una guida "angolata" o hai fatto i canali a mano?

ci

Io uso: solo le dita
____________________

stepuc78,complimenti mi piacciono questi post.

Tra l'altro se ho capito chi sei (omonimia di nick name) non dovrebbero certo mancarti dei legni stupendi.

Io uso: plettro e dita
____________________
un grande uomo

...un so sonà

Dandu ha scritto:

stepuc78, posso chiederti quali giovamenti hai nel posizionarle, parallele al bordo manico/tastiera invece che al trussrod ?...

le metto leggermente angolate perche nel manico, la massa del legno va a rastremarsi dalla cima al fondo, inoltre credo che metterle cosi bilanci eventuali "torsioni" del manico .
Vari costruttori usano metterle indifferentemente parallele o angolate, questa foto l'ho scaricata dal Sito della liuteria Gng



poi, siccome i bordi del manico li taglio e li rettifico una volta che ho incollato la tastiera gia sopra, le barre le metto prima. Prendo le misure, disegno il canale dove le devo posizionare, e le freso usando come guida un profilato di alluminio che metto accanto al manico , seguendolo con la fresa.

contegeorge ha scritto:

stepuc78,complimenti mi piacciono questi post.

Tra l'altro se ho capito chi sei  non dovrebbero certo mancarti dei legni stupendi.

Ciao,
grazie dei complimenti... legni belli non ne ho piu ormai gia da un paio di anni a qst parte , per motivi di spazio e di altro tipo, ne ho da parte solo alcuni e contati per i miei progetti ..se ho un attimo di tempo, vedo di postare il procedimento di costruzione di qualche altro strumento che ho fatto in passato

Bel lavoro, complimenti; volevo chiederti due cose e cio?:
1) come mai non hai lasciato il body col suo legno, che mi sembra bello a vedersi? (forse per non fare vedere i punti di giunzione delle tre parti?
2) che tecnica usi per arrotondare il manico e la tastiera?

Io uso: plettro e dita
____________________
http://www.myspace.com/fragolinoensemble

esteticamente l'alder non mi entusiasmava...visto il manico marezzato, ho deciso di metterci un bel top anch'esso marezzato.
il radius della tastiera lo faccio con un normale Block Radius (questo sara 12"), il retro del manico lo faccio a mano, raspa , lima e carta abrasiva. per andare dritto e non fare buche o bozzi, controllo con una riga dritta

stepuc78, capito tutto... thanks!


spero di vedere altre foto dei lavori!...

ci

Io uso: solo le dita
____________________

stepuc78, ? vietato sia quotare il messaggio precedente al tuo per intero, sia i posts consecutivi
grazie

Io uso: solo le dita
____________________
www.Megabass.it - Megabass - Il Sito
http://forum.megabass.it/
http://wiki.megabass.it/

stepuc78: scusa la mia ignoranza ma cos'? il Block Radius?

Io uso: plettro e dita
____________________
http://www.myspace.com/fragolinoensemble

franz56, blocchi di legno con un lato concavo a raggio prestabilito.... in pratica....

questi:

http://www.stewmac.com/shop/Frettin...ing_Blocks.html

ci

Io uso: solo le dita
____________________

Esattamente!

tutto estremamente interessante
continua ad aggiornare e grazie !

Io uso: plettro e dita
____________________
L' esperienza è una maestra severa.. prima ti fa l'esame, poi ti fa la lezione... (stepuc78)
Non discutere con l'imbecille...prima ti porta al suo livello e poi ti frega con l'esperienza!!!


The Marigold facebook

Sembra venir su bene...

Come mai la scelta di piegare il top?

Nel senso, si vede che nel solo top non ci sarebbe venuto l'arm rest, ma tant'?...

Non mi piace molto l'idea, ? gi? collaudata 'sta cosa?

Io uso: plettro e dita

Non ti impressionare..? puramente una scelta sia di carattere tecnico, che estetico
nella costruzione di strumenti , piegare i legni ? la norma ...vedi per esempio nella literia acustica ...
se hai un top da 6 mm e devi fare lo smusso per poggiare l'avambraccio, che negli strumenti tipo Fender ha una profondita all'apice di circa 2 cm ci son 2 possibilita:
1) piegarlo sul body (si chiama "drop top" ed ? una cosa che si trova su un sacco di strumenti)
2)incollarlo dritto, ma trovarsi dopo un "taglio" obliquo , che su uno strumento tipo Fender nn mi piaceva affatto ..come non mi piaceva l'idea, su di un body di spessore 40 mm, per non far vedere il taglio, di metterci un top da quasi 20 mm di spessore (se si usa un top cosi spesso in legno duro, il suono ne risente)

ho scelto la prima opzione , l'ho gia fatta su parecchie chitarre (tipo su questa stratocaster che ho costruito in precedenza)

http://forum.megabass.IT/files/images/9737/3_.jpg
http://forum.megabass.IT/files/images/9737/8_.jpg

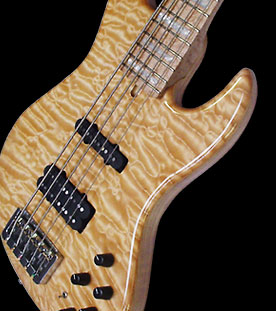

Per esempio , questo basso ? un Frudua con drop top da 7 mm piegato sul body...mi vengono in mente anche i body Warmoth per esempio, ecc...

mmm...la strato ? deliziosa...

Io uso: plettro e dita
____________________
L' esperienza è una maestra severa.. prima ti fa l'esame, poi ti fa la lezione... (stepuc78)
Non discutere con l'imbecille...prima ti porta al suo livello e poi ti frega con l'esperienza!!!


The Marigold facebook

...se ti piacciono le chitarre, mi concedo un OT x te...lo strumento piu recente che ho fatto ? questo
poi gia in questo weekend posso postare altre foto per la costruzione del manico del basso....
http://www.postimage.org/image.php?v=aV1LYjJ0

http://www.postimage.org/image.php?v=PqqWyAS

http://www.postimage.org/image.php?v=gx6QMHS
