Ciao ragazzi, con molta gioia, volevo farvi vedere la pedalboard che ho finito di costruire ( Apple3 1.0 ) scrivendo anche passo passo le fasi di costruzione.

MATERIALE UTILIZZATO
- rettangolo 50x60 cm di multistrato laminato (lucido);
- velcro adesivo femmina largo 5 cm + una piccola striscia larga 3cm per le rifiniture;
- mezzo metro ti velcro adesivo maschio;
- 2 angolari metallici pre-forati (lunghi 1 mt);
- 2 barre metalliche pre-forate (lunghe 1 mt);
- turapori;
- colore acrilico nero;
- viti da legno con testa piatta (non conica);
- tappetti di gomma (da mettere sotto alla board).
Tutto il materiale ? stato acquistato in un Brico center.

COSTRUZIONE
Per prima cosa ho tagliato le parti metalliche per creare il perimetro della pedalboard: questo ? importante soprattutto per il trasporto, per evitare che gli angoli in legno si rompano con gli inevitabili urti negli spostamenti. Per tagliarle ho usato un "seghetto" da fetto ed una lima da ferro per rifinire il taglio.
Successivamente ho messo il turapori nella parte non laminata del multistrato (si asciuga molto rapidamente) per limitare la porosit? del legno.
Ho messo la vernice nera sopra al turapori, in modo che dove le barre sono forate si intraveda colore nero (il colore naturale del legno, IMO, non era molto bella de vadere).
Ho inserito i tappetti sulla parte inferiore della board. Ho tracciato le diagonali per avere dei riferimenti e li ho messi sui quattro angoli ed uno al centro.

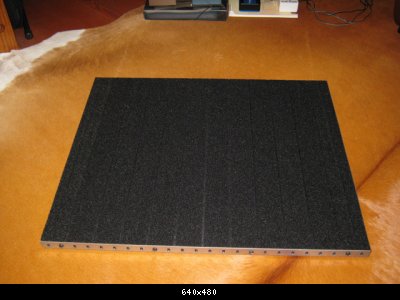

Ho tagliato e attaccato le strisce di velcro femmina su tutta al superficie del rettangolo, dopo averla sgrassata bene con del detergente. Qualcuno, su altri thread, consigliava anche di mettere qualche punto metallico sopra al velcro; questo dipende dal tipo di adesivo del velcro. Quello che ho trovato io ? davvero molto potente! Per far assestare bene la colla delle strisce, ho dato una passata con il fon (aria calda).
Fatto questo, ho avvitato gli angolari e le barre metalliche sui lati della board (in foto, poi, sar? molto pi? chiaro) e, usando la lima ed un martelletto ho sistemato gli angoli in modo da renderli non pericolosi e sagomati in maniera migliore.

VELCRO SUI PEDALI
Per attaccare il velcro maschio sui pedali ho tagliato delle strisce e le ho attaccate sulla parte inferiore degli stessi. Non ho tolto i piedini perch? non volevo rovinarli, ma le strisce di velcro vengono ben salde ugualmente.

BLOCCAGGIO CAVI
Per bloccare i cavi dell'alimentazione, consiglio di usare delle striscette di velcro maschio (vedi foto per capire meglio). Tali striscette permettono di far fare ai cavi il percorso che si vuole per mantenere l'ordine.

FOTO di "Apple3 pedalboard 1.0"






PARTE INFERIORE:

BLOCCAGGIO CAVI:


Spero sia un post utile a chi vorr? delle idee per costruire la propria pedalboard

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

molto bella e ordinata
ma hai un case per portarla?

Io uso: plettro e dita

Grazie livius

Un case no; per ora ? sufficiente cos?, perch? la prendo e la metto in macchina appoggiata dietro. Prima portavo via un paio di pedali e portare l'alimentatore era un dramma, con tutti quei cavi; adesso posso arrivare, appoggiarla e collegare la spina

Per?, in fase di costruzione avevo gi? pensato ad un sistema di chiusura con maniglia. In caso di necessit? futura si pu? anche fare.

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

Bravo Alessio, lavoro preciso e pulito

Io uso: solo le dita

Grazie mille per i complimenti Bristo

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

alepom, il valvolarizzatore che ti sei fatto costruire dall'officina di orfeo come va?
Non mi ricordo se hai messo dei sample e una recensione, ma mi pare di no (son molto attento a queste cose...   )

Lo lasci sempre attivo quando suoni?

Io uso: solo le dita
____________________

Non importa quanto sia stretta la porta, quanto piena di castighi la vita,
io sono il padrone del mio destino, io sono il capitano della mia anima. (W. E. Henley)

Hai uno stallone bianco, ma vorresti una zebra. Puoi anche chiedere che vernice usare per dipingergli le strisce, ma la verit? ? che non puoi tirare fuori una zebra da un cavallo. (Shedua511)

alepom, ottimo progetto, semplice ma molto curato. Anche io sto pensando di non costruire subito il case per coprirla. Bravo!

Io uso: solo le dita
____________________
http://www.myspace.com/marevitalisrock

BaSsMaN MaRe ViTaLiS...follow us on Facebook!

Powered by :

ferraro86, il valvolizzatore a me piace moltissimo. Mi piace il fatto che ? molto neutro per quanto riguarda il timbro dello strumento, ma (sicuramente non user? i termini appropriati, ma spero di rendere l'idea) il risultato sonoro ? pi? "ricco", pi? "aperto"; come se la gamma di frequenze che passano si ampliasse.
Si, sempre acceso, non ? escludibile, anche perch? lo uso come preamplificatore, quindi ? (idealmente) parte dell'ampli; ? in pedalboard solo per una questione di comodit?.
In questo modo ho basso, ampli e tutto il resto ? l?

Fleappo: grazie Oppure, in alternativa al case si pu? pensare a una "bag" imbottita fatta ad hoc

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

alepom,interessante....Sarebbe un'eccellente soluzione al case rigido!

Io uso: solo le dita
____________________
http://www.myspace.com/marevitalisrock

BaSsMaN MaRe ViTaLiS...follow us on Facebook!

Powered by :

Infatti.
Qui nella mia zona c'? un artigiano che costruisce bag ad hoc per strumenti musicali. Vai da lui con lo strumento, prende una serie impensabile ( ) di misure e poi te la costruisce.

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

Bellissimo lavoro Ale.
Stima infinita Bro.

Io uso: plettro e dita
____________________


"La musica per me ? l'aria che respiro, il sangue che scorre nelle mie vene che mi tiene vivo, senza di essa non so cosa farei.."

bella complimenti
Devo cominciare una pedal board a breve...
se il peso non ? eccessivo, pensavo di usare una cosa simile Link come valigetta
Prezzo contenuto ed ? rigida. Ne fanno tanti modelli, bisogna controllare le chiusure

Io uso: plettro e dita
____________________
Il mio sito! Link

bella ? bella, pulita e ben fatta.

due critiche:
primo, senza case perde molto in utilizzabilit? per me (nel trasporto devi stare attentissimo)
secondo, sei stato troppo stringato, tra 3 mesi di Forum non saprai pi? dove mettere gli altri 4 o 5 pedali che ti sei comprato

Io uso: plettro e dita
____________________
Chupa and the Chups on Facebook and on Myspace and Me on FB

"E' un basso che muove i bicchieri a casa di Dengia" (Ghost Dog) - "Give me the bassline and I'll shake it" (Madonna)
"ma non gli devi dare retta a questo, è un tipaccio" (freddy919 riferito a me)
"uno strumento di liuteria IMHO deve farti sentire più bravo di quello che sei, non il contrario...per quello c'è già fender" (Clauzanna) - "Ah! hai editato, malvagio, non vale" (Biarnel)

Ma non hai paora che la valvola si possa danneggiare senza case rigido?

Io uso: solo le dita
____________________

Non importa quanto sia stretta la porta, quanto piena di castighi la vita,
io sono il padrone del mio destino, io sono il capitano della mia anima. (W. E. Henley)

Hai uno stallone bianco, ma vorresti una zebra. Puoi anche chiedere che vernice usare per dipingergli le strisce, ma la verit? ? che non puoi tirare fuori una zebra da un cavallo. (Shedua511)

teobass82, grazie. Per la tua soluzione di case ci avevo pensato anch'io (sabato scorso sono stato un'ora al brico :D), ma quando avrai davanti quella scatola (nei vari brico ne trovi a go go), secondo me cambi idea per estetica e consistenza Inoltre poi calcola che dovrai sagomarne l'interno, altrimenti la board "baller?" dentro e quindi diventa peggio che portarti via la pedal senza case.

Rocky13, grazie. Per i pedali, dentro c'? tutto quello che mi serve attualmente ed ? sempre tutto acceso tranne il chorus. Poi, se ce ne saranno altri, in futuro, ci stanno, non preoccuparti (ricordo che ? 50 x 60 cm: ce ne sta un'altra fila in mezzo ). Comunque condivido il tuo concetto di GAS da Forum

ferraro86: la valvola va tolta nel trasporto. Ha i plug sotto; basta toglierla e rimetterla una volta arrivati. Anche quando ci sar? un case sar? cos?.


Per quanto riguarda il case, sto valutando varie opzioni per renderla pi? facilmente trasportabile

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

Un bel progetto, complimenti

Io uso: plettro e dita
____________________
Brand New Sixties

alepom, io ho fatto una cosa simile. per? l'ho fatta direttamente a valigetta.
prendi una tavola di compensato grande quanto la base, 4 tavolette per fare i lati alte circa 10 cm, le incolli tra loro formando il coperchio.
per fissarla compri 4 o 6 cerniere da un ferramenta e la chiudi.
ora ho la febbre e mi viene male spiegare per bene, ma appena avr? tempo far? qualcosa di pi? curato.

non ? un po' grande per quei 4 pedali?
la mia ? 70x45 e ce ne sono 7 e lo spazio per altri 2 o 3 se piccini...

Io uso: plettro e dita

alepom, forse con un case fatto su misura sarebbe pi? professional la cosa

Oppure realizzarne una partendo dal fatto che deve entrare dentro i case prodotti in giro tipo questo: http://www.thomann.de/IT/thon_case_fuer_line6_pod_hd_500.htm

Io uso: plettro e dita
____________________


"La musica per me ? l'aria che respiro, il sangue che scorre nelle mie vene che mi tiene vivo, senza di essa non so cosa farei.."

Farlo fare su misura in Italia costa molto meno (non dico la met?, ma quasi)

EDIT: ho esagerato un po', dai, ma costa meno

Io uso: plettro e dita
____________________
ALESSIO POMARO - alessiopomaro.com

alepom, ah si? allora gogo!!!

Io uso: plettro e dita
____________________


"La musica per me ? l'aria che respiro, il sangue che scorre nelle mie vene che mi tiene vivo, senza di essa non so cosa farei.."

ma avete pensato a queste?

http://elettrocasariesi.com/shop/images/T/imgpr3338-02-1.jpg

al brico, o al leroy merlin c'? ne sono di varia grandezza, costano poco, bisogna solo fare delle maniglie alla tavola per metterla dentro e toglierla dalla valigia

Io uso: solo le dita
____________________

alepom, ragazzo, complimentoni
aleanka, assolutamente si, sar? sicuramente uno dei miei prossimi acquisti

Io uso: plettro e dita
____________________
^this is just my 2 cents
Rovino la buona musica con: Rickenbacker 4003 MID - Yamaha TRB6 - Fender Player Jazz 5 - Ibanez MiKro GSRM20 - HB JB-40FL
Helix Stomp - LittleMark2 / Hughes & Kettner BassBase 600 - 2x ATS e tante distorsioni

Molto carina complimenti! Io non ne sarei mai capace ecco perch? ricercando qu? e l? avrei trovato questa Link mi incuriosisce il fatto che avrebbe uno speaker integrato, non so in effetti che utilit? pu? avere ma la trovo una cosa interessante, oltre al fatto che ? completa di alimentatore.

Io uso: plettro e dita

alepom ha scritto: [Visualizza Messaggio]

quando avrai davanti quella scatola (nei vari brico ne trovi a go go), secondo me cambi idea

infatti devo andarle a vedere, tempo fa le usavo per portare i cavi e portavano parecchio peso. Se trovo una valigetta naturalmente ? meglio.
Prima prendo la valigetta e poi faccio la pedalboard altrimenti devo cercare una custodia su misura

Io uso: plettro e dita
____________________
Il mio sito! Link

SerEgno, si, si, ? grande. E' stato fatto appositamente per sviluppi futuri

Per le valigette, credo siano un'ottima soluzione, ma delle dimensioni per la mia board non si trovano. Errore mio a non averci pensato prima.

Comunque, verso fine mese, vi far? vedere la conclusione del progetto
