Finalmente, il wooferino HW129 ? arrivato e ho racimolato il tempo per costruire il box.
Riassunto delle puntate precedenti: ho voluto provare un piccolo woofer da 13 cm a basso costo per vedere se sia possibile usarlo senza troppe rinunce sul suono ma senza spendere pi? di una pizza e una birra (per due).
Come sapete ho atteso il cono quasi un mese   ma alla fine ? arrivato, ed ? un oggetto discreto, visto il costo: 23?.
Essendo un esperimento ho usato il legno che avevo in casa: alcuni spezzoni di truciolare da 10 mm e MDF da 6 mm.
Dopo aver calcolato con BassPC un accordo decente, ho ricavato: volume del box 8 litri, condotto da 1,5 x 18 cm lungo 17 cm.
Non mi sono dannato troppo per trovare proporzioni corrette, dovendo sfruttare gli spezzoni che avevo ? uscito un box similcubo, che non ? il massimo, ma date le piccole dimensioni (circa 20 x 18 x 24) le risonanze si posizionano piuttosto in alto e ho sperato che non diano noia.
Dato che il condotto ? lungo una parete, l'ho accorciato a 13 cm.
Non ho messo assorbente acustico.
Ecco le foto:

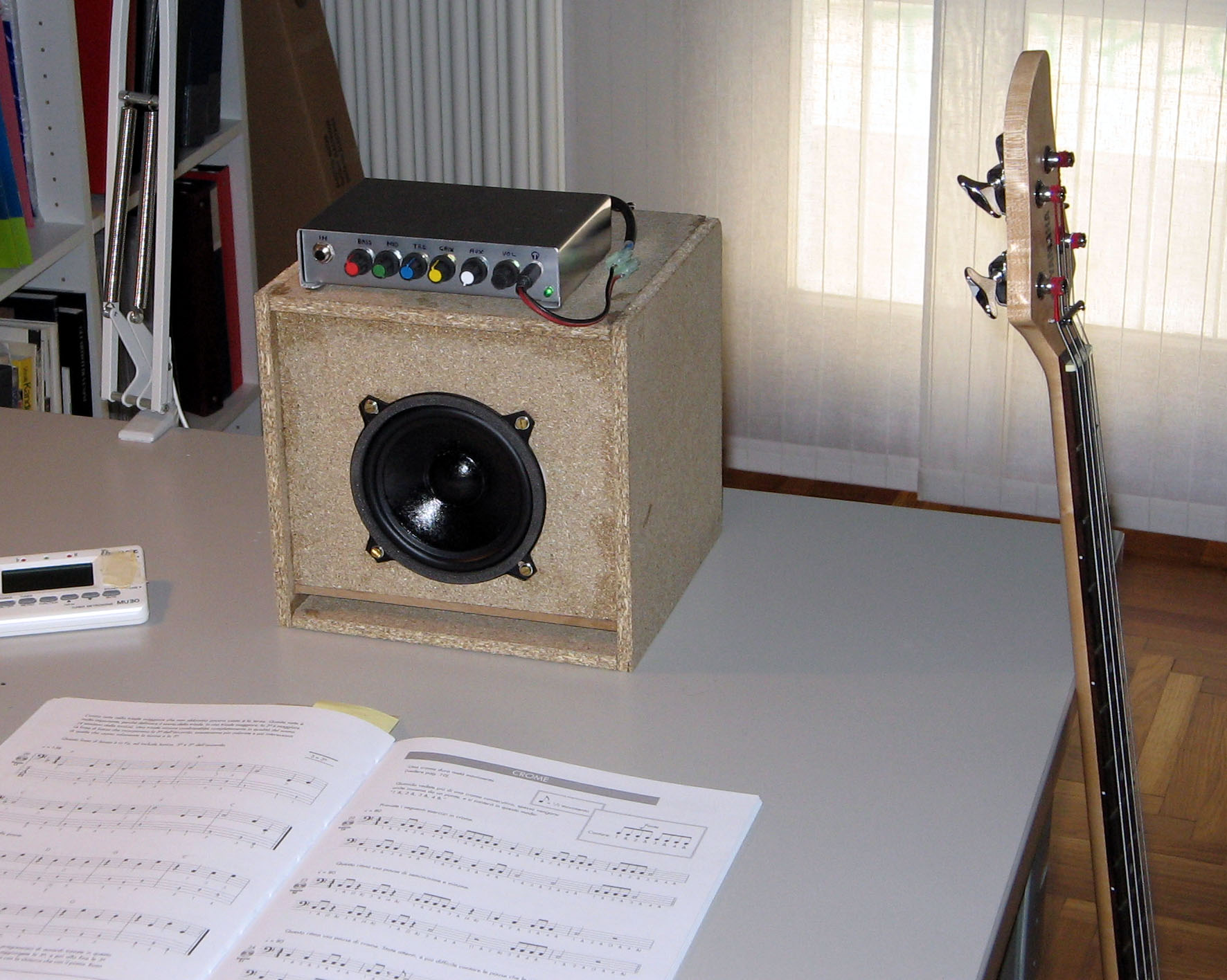

 http://www.giannicornara.net/posting/Microbox/IMG_0980s.JPG

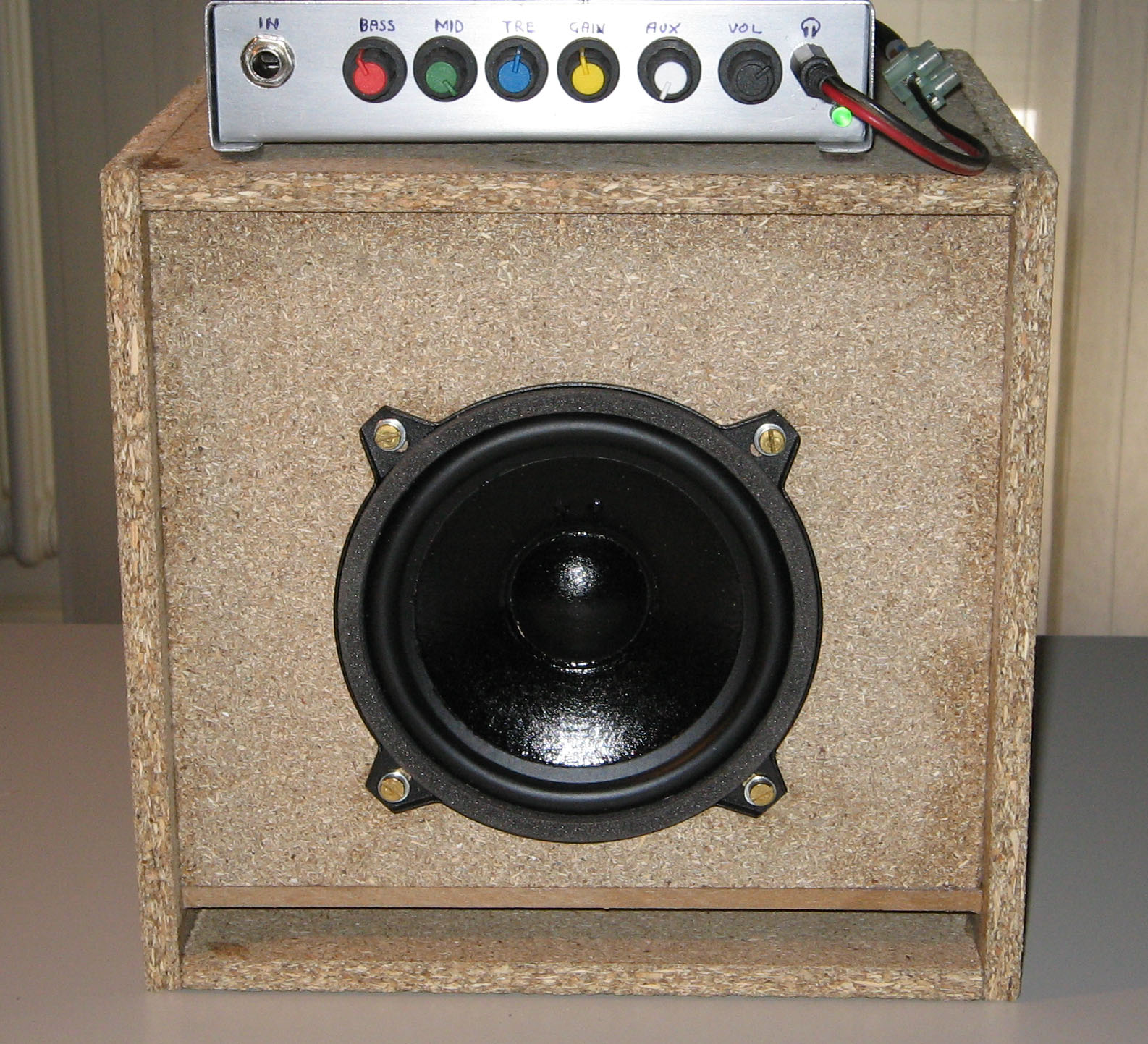

 http://www.giannicornara.net/posting/Microbox/IMG_0981s.JPG

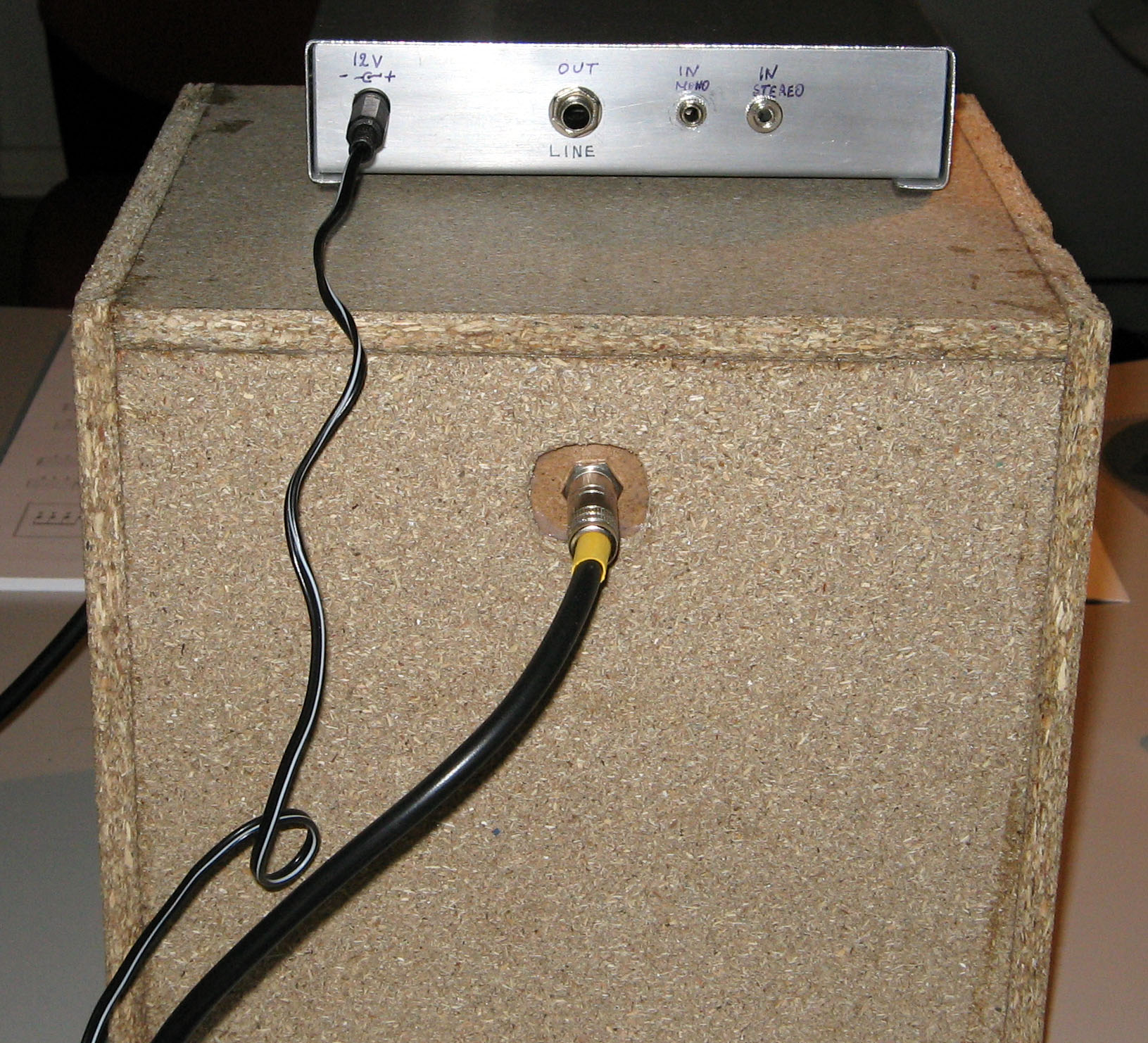

 http://www.giannicornara.net/posting/Microbox/IMG_0982s.JPG

come vedete non ho curato nemmeno la finitura e non ho ancora messo la griglia.

Non ho nemmeno fatto una misura, l'ho ascoltato.
Dopo un paio di ore ha cominciato a suonare in maniera dignitosa.
Ovviamente la risposta sulle basse ? carente    ? un 13 cm!!
Per? il Mibasso si sente, e non ? nemmeno molto rimbombante (i calcoli sono corretti ed ho scelto un allineamento smorzato per non correre rischi).
Certo, la botta ...   ... non c'?, ovviamente con il MicroAmp che su 8 ohm regala 2W, la sensibilit? bassa (dovrebbe essere sugli 88 dB), secondo le aspettative   , in sostanza adeguato allo scopo: si sente ma lo sento quasi solo io, non disturba nessuno, sento perfettamente le dita che scorrono sulle corde, il polpastrello che mi stoppa la corda vicina (mi succede spesso), la differenza fra il suono al ponte ed al manico.
Totale, 25 ? (bussole in ottone e viti, jack, cavo e colla) per il momento, poi magari altri 4 o 5 per una griglia, e circa 6 ore di "lavoro", a parte il tempo per asciugare la colla vinilica, in totale 2 giorni perch? non la puoi montare in un colpo solo.
PS. come sempre l'altoparlante ? fissato al truciolate con viti e bussole in ottone, il truciolare da 10mm non ammette altre soluzioni.

Io uso: solo le dita
____________________
Non c'è nulla di più pratico di una buona teoria. (Richard Phillips Feynman, Premio Nobel per la Fisica)

Elementi di Acustica delle Basse Frequenze - Volume I

molto bello davvero... complimenti!
(considerando il costo, poi...)



Io uso: solo le dita
____________________
a stage too wide and deep for us to even see the play

complimenti davvero molto buono considerando anche la cifre spesa
Davvero molto utile

Io uso: solo il plettro

scusate non so se di questo se ne ? parlato in una dicussione precedente ma vorrei chiedere lo stesso se potreste postare il progetto dell'amplificatore sembra comodo e vorrei sapre anche a che potenza arriva  ??????? grazie

ecco il link:

    www.giannicornara.net/pages/page_tutor.htm   per la versione semplice,

mentre per la versione con DI:

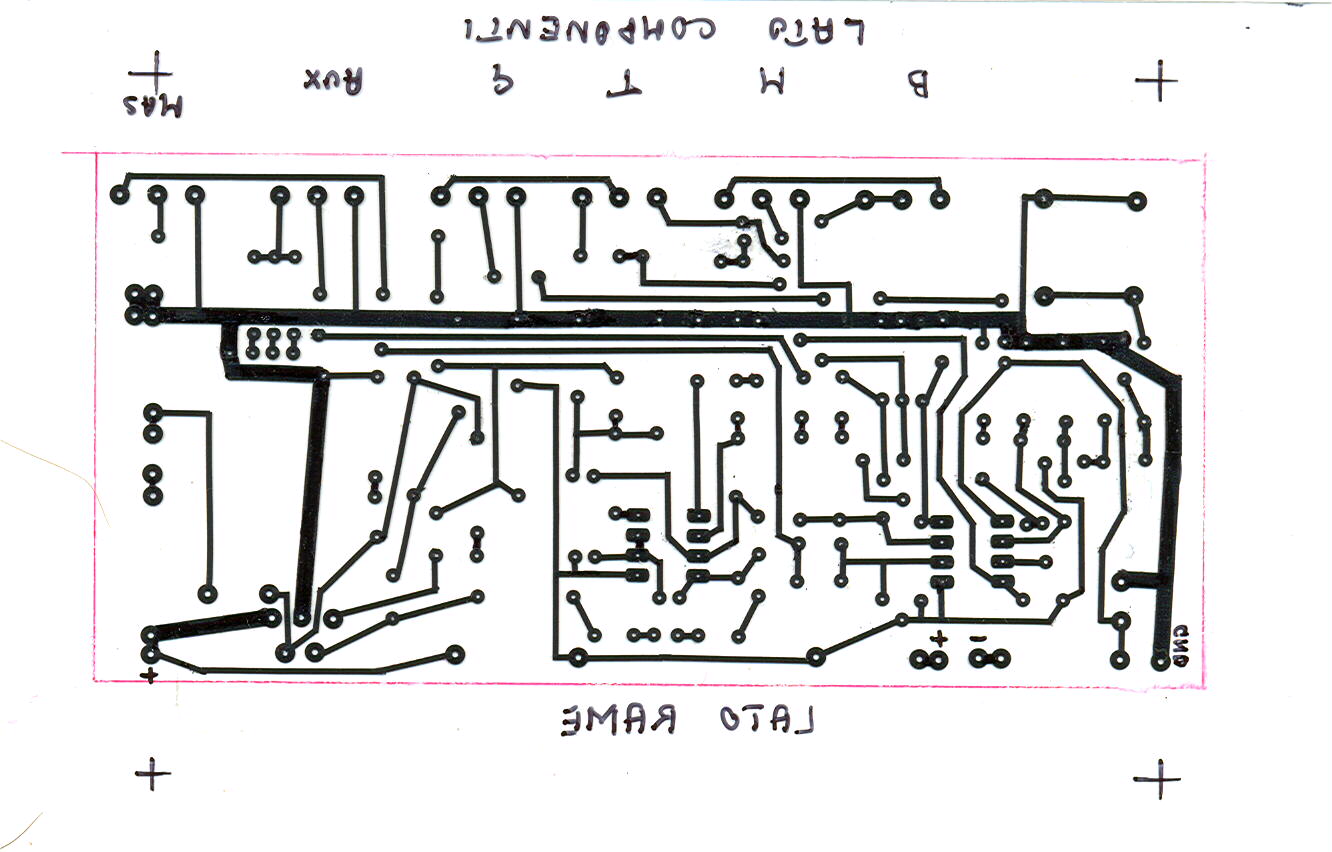

Circuito stampato lato componenti   www.giannicornara.net/posting/microamp/MicroampMKIIPCB.jpeg

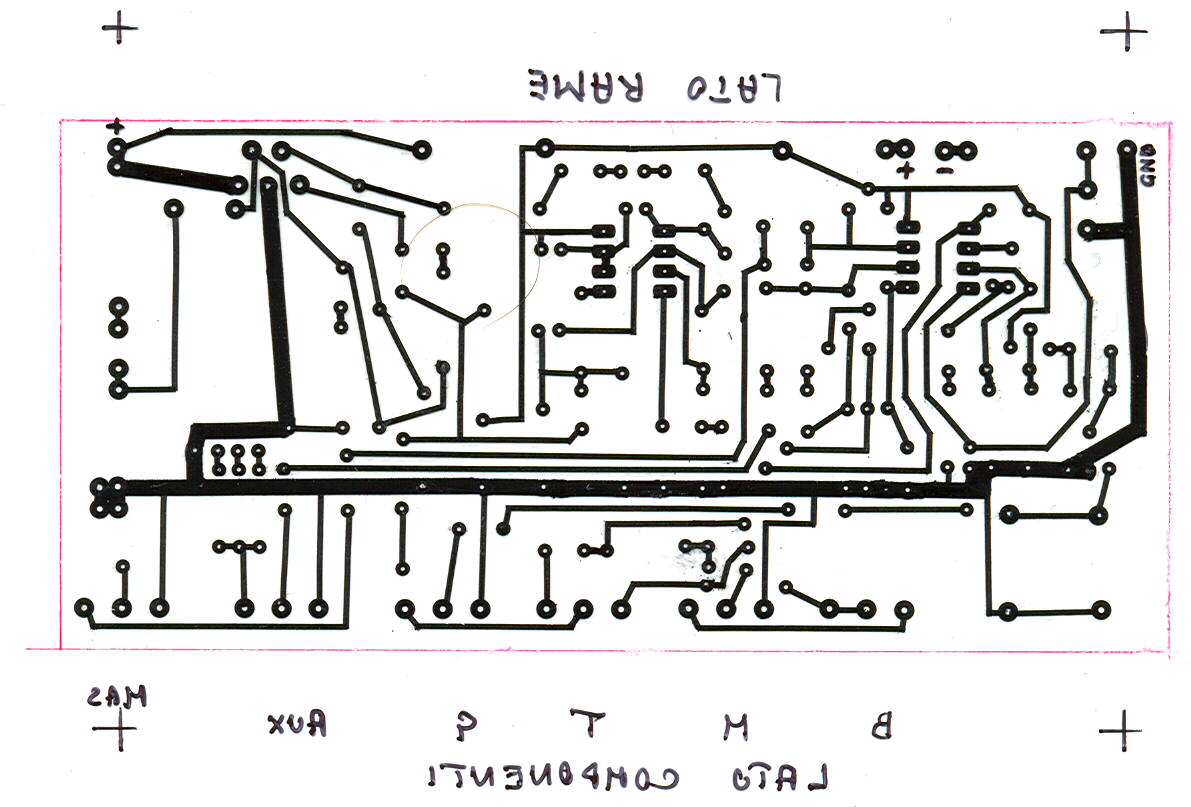

Circuito stampato lato rame   www.giannicornara.net/posting/microamp/MicroampMKIIPCBr.jpeg

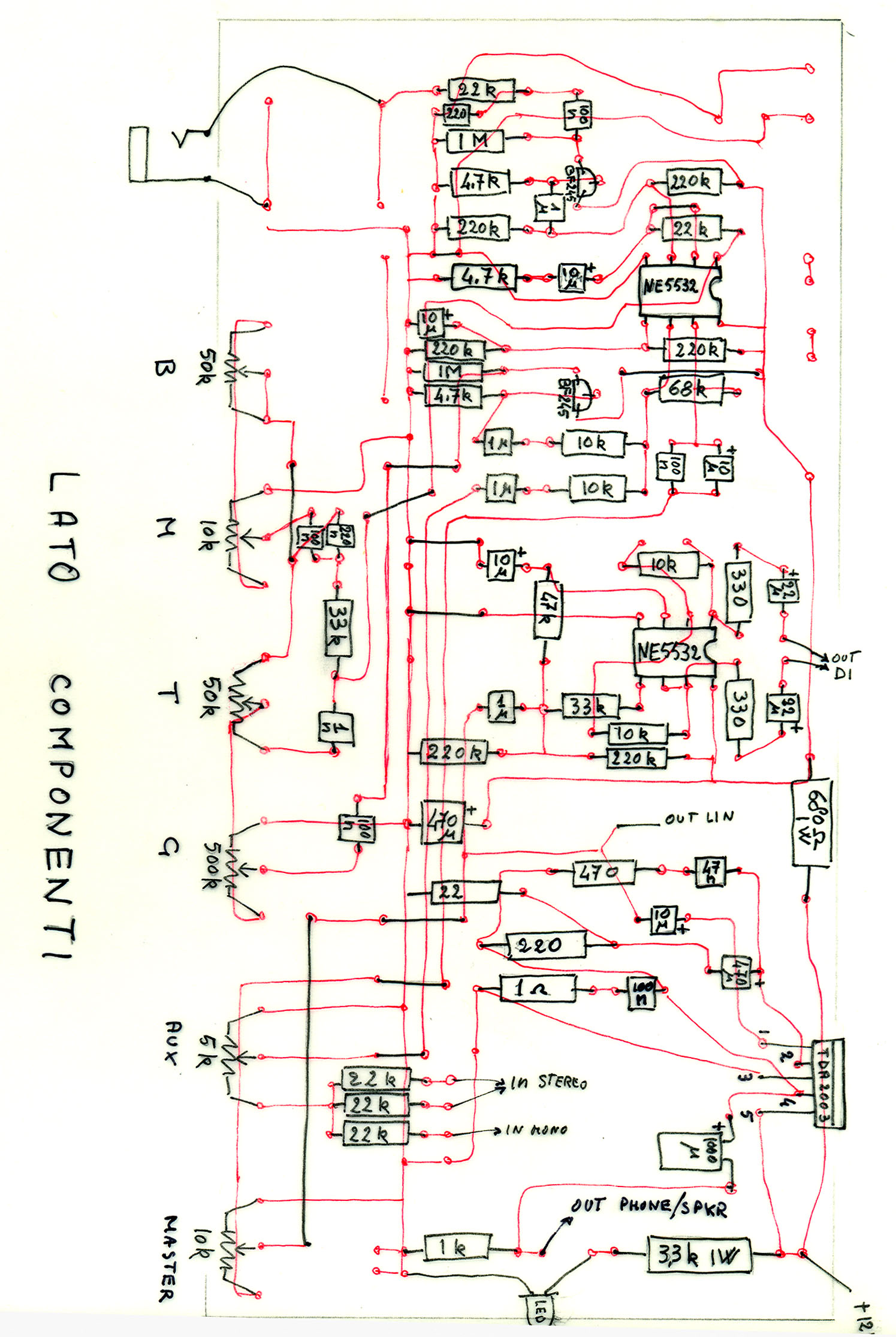

Layout componenti   www.giannicornara.net/posting/microamp/Layout_componenti.jpeg

Schema elettrico   www.giannicornara.net/posting/microamp/Microamp_MKII.JPG


esce con 2W su 8 ohm e 4W su 4 ohm.

Io uso: solo le dita
____________________
Non c'è nulla di più pratico di una buona teoria. (Richard Phillips Feynman, Premio Nobel per la Fisica)

Elementi di Acustica delle Basse Frequenze - Volume I

Ciao Gianni, approfitto di questo tuo post per chiedere aiuto..

ho in casa due wooferini recuperati, ribordati, si tratta di due ESB "car-audio" da 13-14 cm,
e ho un T.amp aperto e ho a dispozione del multistrato di varie misure.

la mia idea era quella di fare un mini-amp che non faccia troppo casino in casa, dato che usando la 2x10 appena mi sento in camera si sente in tutta la casa...

per cui, l'idea era di mettere alimentatore 12V e t.amp dentro un box, possibilmente un cono sopra l'altro, senza avere troppo spazio occupato.

Non ho pretese di suono ovviamente, solo qualcosa di portatile per studiare in camera/salotto/sulla carega di ceramica senza rompere troppo.

serve un preamp?

Io uso: plettro e dita

^^^ benfa, se ti rivolgi a me, (comunque non ? un problema), non so che sensibilit? di ingresso, e soprattutto che impedenza di ingresso, abbia il T-amp.
Se hai un basso passivo probabilmente il pre ci vuole, perch? il passivo esce con circa 200 mV (a spanne da cestista, dipende anche dal pu) e richiede soprattutto una impedenza di ingresso nell'ampli attorno ad almeno mezzo megaohm , se hai un attivo direi proprio che non serve.

PS: non mi ci vedo col basso in mano sulla carega di cui sopra

Io uso: solo le dita
____________________
Non c'è nulla di più pratico di una buona teoria. (Richard Phillips Feynman, Premio Nobel per la Fisica)

Elementi di Acustica delle Basse Frequenze - Volume I

Questo ? il pi? portatile che ho trovato che abbia un buon controllo toni, fa mezzo watt in classe AB, mezzo watt ? poco ma non credere che non si senta.

Io uso: solo le dita

certo che si sente! a parte la cuffia, per cui 1/2 W ? sicuramente troppo, anche con un altoparlante appena efficiente si sente eccome.
Io per il basso toglierei i due diodi, in modo da avere un suono pulito, ma ? questione di gusti.

Io uso: solo le dita
